Systemüberblick

GRAPH-XT basiert auf dem äußerst leistungsfähigen Produkt DPlot von Hydesoft.



Die erzeugten Diagramme können gedruckt und mit den traditionellen HTBasic Grafikkommandos gemischt werden. Wenn Sie die Größe des HTBasic-Fensters verändern,

wird die erzeugte Grafik auf Wunsch automatisch an die neue HTBasic-Fenstergröße angepaßt, und das mit nur einem einzigen Funktionsaufruf !



Kompletter HTBasic Quellcode enthalten

GRAPH-XT bietet mehr als 50 Funktionen, um atemberaubende 2D und 3D Grafiken zu erstellen. Der komplette Quellcode der HTBasic-Programmbibliothek wird mitgeliefert und ermöglicht Ihnen die Anpassung an eigene Bedürfnisse.


Grain size distributions example

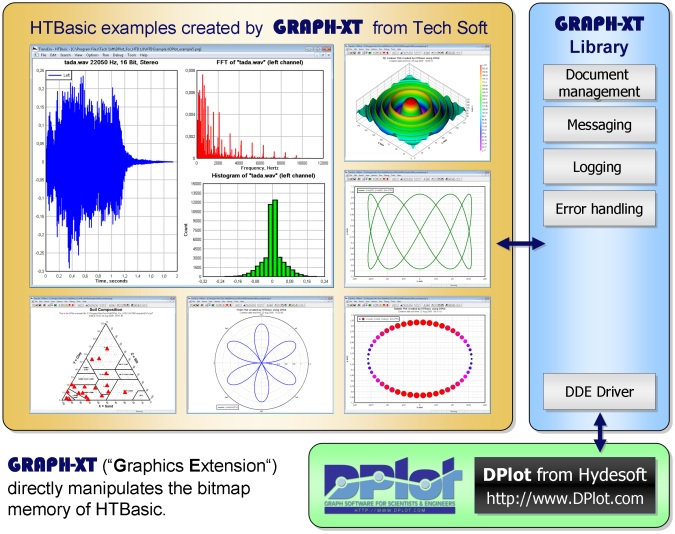

GRAPH-XT System Overview



Eigenschaften

  • Bis zu 32 Diagramme und bis zu 100 Kurven pro Diagramm gleichzeitig verwendbar
  • Erzeugt sofort perfekt formatierte Diagramme Ihrer Meßdaten
  • Diagramme können beliebig auf dem HTBasic Bildschirm platziert und skaliert werden
  • Anzeige mehrerer Diagramme gleichzeitig; Echtzeit-Bildschirmskalierung mit nur einem Funktionsaufruf
  • Diagramme können mit HTBasic Grafikkommandos gemischt werden
  • Diagramme können als Bitmap-Datei (bmp, jpg, png, tif, gif, wmf, emf) für spätere Verwendung gespeichert werden (z.B. späterer Import der Dateien in Office-Software)
  • Unterstützt HTBasic's DUMP GRAPHICS Kommando sowie Drucken direkt über DPlot
  • Enthält umfangreiche Online-Hilfe und pdf Handbuch (~90 Seiten) sowie viele HTBasic-Beispiele
  • Umfangreiche Skalierungsmöglichkeiten einschließlich linear, logarithmisch und Wahrscheinlichkeit (probability scales) auf X- und/oder Y-Achse
  • Bietet verschiedene spezielle Skalierungstypen wie "grain size distribution plots", "tripartite grids" (Schockspektren), Polardiagramme, Triangle plots, N1.85 hydraulic scales und Mercator-Projektion
  • Mehrere unabhängige oder abhängige Skalierungen; eingebauter Funktionsgenerator

GRAPH-XT Product Package
GRAPH-XT Package


Unterstützte Diagrammytpen

  • X-Y Diagramme, Balkendiagramme, "Box-and-whisker" Plots und Punktediagramme
  • Konturdarstellung von 3D Daten, angezeigt als Konturlinien in 2D-Ansicht (XY Ebene) oder als schattierte Banden in einer 3D Projektion, wahlweise mit Schattierung. DPlot verarbeitet 3D Punkte mit zufälligem Abstand als Punkte im rechtwinkligen Gitternetz (in diesem Fall ist auch eine Wasserfalldarstellung und Darstellung von Gitternetzlinien möglich)
  • "Bubble Plots" mit Symbolgrößen propportional zu einer dritten Dimension
  • "3D Scatter Plots" mit bis zu 100 Datensätzen und Farben, basierend auf Z-Werten oder Datensätzen
  • Fehlerbalken ("Error bars") mit konstanten Größen, einem Prozentsatz von Amplituden oder unabhängig
  • Vektordiagramme mit Vektorlängen und Farben proportional zu einer dritten Dimension und Winkeln proportional zu einer vierten Dimension
  • Ausfüllen der Fläche zwischen zwei Kurven, Bereich einer geschlossen Kurve ausfüllen, oder Ausfüllen von einer Kurve zu einem spezifizierten Y-Wert. Auswahl von sieben vordefinierten Füllmustern, eigene Füllmuster können selbst erzeugt werden. Ausgefüllte Regionen sind auch für die Lösung von Ungleichungen oder Systemen von Ungleichungen nützlich


Weitere Informationen

  • Auswahl von 40 Symbolen und / oder 7 Linientypen für XY Plots. Einstellbar sind Symbolgröße, Liniendicke und Linienfarbe. Zusätzlich zu den 40 eingebauten Symbolen können beliebige Zeichen aus der Windows-Schriftart "Wingdings" verwendet werden
  • Viele verschiedene Zahlformate für die Achsen verfügbar. Datum und Zeit sind anpaßbar
  • Kurvenangleichung ("Curve fitting") erlaubt die Angleichung eines Polynoms an Ihre Daten
  • Datenmanipulation: Integration, Differenzierung, FFT (Fast Fourier Transformation), Filterung, Datenglättung ("data smoothing"), und viele andere Bearbeitungsfunktionen
  • Interpolation zwischen Punkten, Grafische Abtastung von Kurvenwerten, Ermittlung von Spitzenwerten
  • Unterstützung von Kleinschrift, hochgestellter Schrift sowie Zeichen aus der Symbol-Schriftart (Griechische Zeichen, Warenzeichen-Symbole usw.) in den Überschriften-Zeilen und für die Achsenbeschriftung
  • Darstellung sehr großer Datensätze: Für XY Plots ist die Anzahl der Datenpunkte auf 268 Millionen Punkte "begrenzt".


GRAPH-XT ist ein weiteres Produkt von Tech Soft "made in Germany".



Systemvoraussetzungen

  • Betriebssystem: Windows 2000 / XP / 2003 / Vista / Windows 7

  • HTBasic for Windows Release 9.2 oder höher



  Bestellinformationen

Bestell-Nr.

Beschreibung

H-TP0010

GRAPH-XT

H-TP1010

GRAPH-XT Update

(Lizenznachweis einer vorhandenen Version erforderlich)
