Wenn Sie HTBasic for Windows unter Windows NT4/2000/XP/Vista/7 verwenden, können Sie problemlos mehrere HPIB und/oder GPIO Interfaces gleichzeitig einsetzen. Wir zeigen Ihnen hier, was Sie bei der Installation beachten sollten.


Installieren Sie die Agilent IO Libraries immer zuerst !

Die Agilent IO Libraries sind entweder auf der HTBasic CD-ROM enthalten ([HTBASIC/SICL/Setup.exe]) oder können auf der Homepage von Agilent heruntergeladen werden.

Wo finde ich die Agilent I/O Libraries?



Installationshinweise für Windows XP, 2000 und NT4



Installation der HPIB (GPIB) Steckkarten

Installieren Sie die 6x488 HPIB Interfaces und installieren Sie dann den passenden 6x488 Windows Treiber. Sie müssen den Treiber nur einmal installieren, auch wenn Sie mehrere Interfaces einsetzen. Starten Sie den PC neu und kontrollieren Sie, ob alle eingebauten Interfaces im Gerätemanager eingetragen sind und deren Treiber geladen sind (der Gerätemanager ist unter Windows NT4 nicht verfügbar).


Installation von GPIO Steckkarten

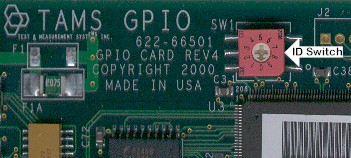

Bevor Sie 6x622 GPIO Interfaces installieren, stellen Sie die korrekte ID für jedes der GPIO Interfaces ein, indem Sie den Drehschalter auf den Interfaces korrekt einstellen.



Auf dem ersten GPIO-Interface sollte die ID "0" eingestellt werden, auf dem 2. GPIO-Interface stellen Sie die "1" ein, auf dem dritten die "2" usw.

Installieren Sie die 6x622 GPIO Interfaces und installieren Sie dann den passenden 6x622 Windows Treiber. Sie müssen den Treiber nur einmal installieren, auch wenn Sie mehrere Interfaces einsetzen. Starten Sie den PC neu und kontrollieren Sie, ob alle eingebauten Interfaces im Gerätemanager eingetragen sind und deren Treiber geladen sind (der Gerätemanager ist unter Windows NT4 nicht verfügbar). Je mehr GPIO-Interfaces Sie eingebaut haben, desto länger benötigt das System für die erste Erkennung der Hardware nach dem Booten (spätere Bootvorgänge sind deutlich schneller, nachdem die Hardware einmal korrekt erkannt und konfiguriert wurde).


Starten Sie IOconfig

Nachdem Sie die Interfaces installiert haben, starten Sie die Konfigurationssoftware IOconfig und geben Sie jedem Interface einen eindeutigen Namen. IOconfig finden Sie unter \Program Files\Agilent\IO Libraries Suite\bin\IOcfg32.exe


Kopieren der Datei hpibs.dw6

Für jedes 6x488 HPIB Interface benötigen Sie eine Kopie der Datei hpibs.dw6 in Ihrem HTBasic Programmverzeichnis.

1. HPIB Karte = hpibs.dw6

2. HPIB Karte = hpibs1.dw6

3. HPIB Karte = hpibs2.dw6

usw.


Anschließend können Sie die Treiber für jede einzelne HPIB Karte in HTBasic laden:

LOAD BIN "HPIBS ..........."

LOAD BIN "HPIBS1.........."

LOAD BIN "HPIBS2.........."

usw.


Kopieren der Datei gpios.dw6

Für jedes 6x622 GPIO Interface benötigen Sie eine Kopie der Datei gpios.dw6 in Ihrem HTBasic Programmverzeichnis.

1. GPIO Karte = gpios.dw6

2. GPIO Karte = gpios.dw6

3. GPIO Karte = gpios.dw6

usw.


Anschließend können Sie die Treiber für jede einzelne GPIO Karte in HTBasic laden:

LOAD BIN "GPIOS ..........."

LOAD BIN "GPIOS1.........."

LOAD BIN "GPIOS2.........."

usw.



Sie können das Laden der Treiber in Ihre HTBasic AUTOST Datei übernehmen, damit die Treiber bei jedem Start von HTBasic automatisch geladen werden.
