1813A USB-gesteuerter 13-Kanal Multiplexer



Der Multiplexer erlaubt die Aufschaltung von 13 Signalen auf einen 4-Draht-Analogbus.

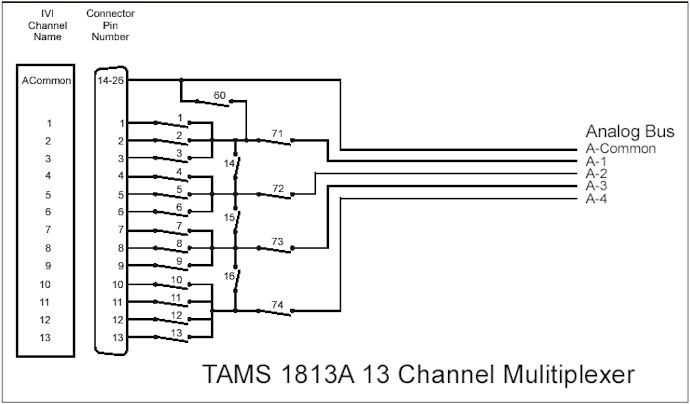

Der Multiplexer selbst besteht aus 4 kleineren Multiplexern, die über die Konfigurationsrelais Nr. 14, 15 und 16 jeweils getrennt oder in Kombination verwendet werden können. Schaltfunktionen lassen sich auf einfachste Weise über eine grafische Benutzeroberfläche oder über selbst geschriebene Programme (HTBasic, C/C++, LabView, Visual Basic)  auslösen.






Systemanforderungen:

- Windows 2000 oder Windows XP

- Microsoft Internet Explorer ab Version 5.01

- Microsoft .NET Framework Version 1.1

- National Instruments VISA Library oder Agilent Technologies IO Libaries Version M oder höher.

USB Versionen: 2.0 und 1.1 "Full speed"

USB Steckverbinder: USB Typ "B"

USB Stromaufnahme: 350mA Maximum

Schaltstrom und -spannung:

100VAC Maximum

100VDC Maximum

0.5 Ampere Maximum

Geschaltete Leistung:

10W Maximum

Maximaler Schaltstrom: 1.5A Maximum

Gesamter Kanalwiderstand: 0.3 Ohm anfänglich (typisch)

(Gemessen vom Frontpanel-Steckverbinder zum Rückpanel-Analogbus)

Schrauben am Drahtterminal: AWG 28 – 16

Max. Schraub-Drehmoment: 0.22 – 0.25 Nm

Dokumentation & Downloads:

Datenlatt (in Kürze verfügbar)

Handbücher & Anwendungshinweise

Download der Anwendungssoftware

Kabel und Steckverbinder




  Bestellinformationen

Bestell-Nr.

Beschreibung

TAMS 1813A

USB-gesteuerter 5-Kanal Schalter für Hochstromanwendungen.

Beinhaltet 1813A Module, USB-Kabel, Analogbus-Kabel, Software & Dokumentation
