1887A USB Switch Controller

English

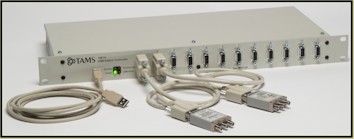

HF- und Mikrowellenschalter wie die Agilent Serie 1810 werden sehr häufig in in der Test- und Meßtechnik in Signalrouting-Applikationen verwendet. Diese Schalter erfordern häufig kundenspezifische Verschaltung und Programmierung sowie aufwendige und zeitraubende Verkabelung. Der mit integriertem Netzteil ausgestattete Controller kann in ein Rack eingebaut werden (einfache Bauhöhe). Der Controller erlaubt das Auslesen der aktuellen Schalterposition und erkennt automatisch die Schaltermethode (TTL oder direkte Ansteuerung der Relaisspule). Der Controller läßt sich auch mit fast jedem beliebigen anderen elektromechanischen Schalter (5V oder 24V) betreiben.

Anpassbar, Programmierbar und Erweiterbar

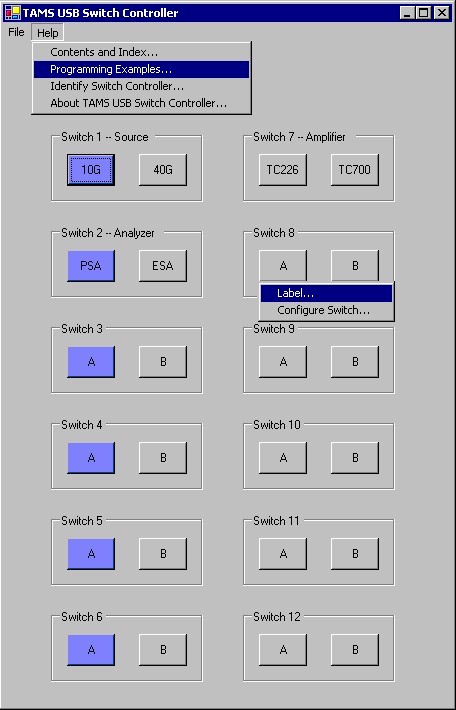

Infolge die Möglichkeit, Schalterpositionen als Konfigurationsdateien abzuspeichern, eignet sich der 1887A USB Switch Controller exzellent als Werkzeug zur Prototypentwicklung. Die intuitive Benutzeroberfläche erlaubt die Anpassung der Schalternamen und -farbe und hilft Ihnen somit, sich auf den Gerätetest zu konzentrieren.

Benutzerspezifische Konfigurationsdateien lassen sich als ASCII-XML-Dateien abspeichern. Sobald diese Dateien in das Gerät zurückgelesen werden, werden alle Schalterpositionen automatisch wiederhergestellt. Das erlaubt schnelle, reproduzierbares Testen auch durch mehrere Anwender, ohne wertvolle Zeit durch Re-Konfiguration der Matrix zu verlieren.

Mehrere Switch-Controller können gleichzeitig verwendet werden (automatische USB-Identifikation) und die Online-Programmierbeispiele für C, Visual Basic, LabView und VEE führen schnell zu Ergebnissen.

Spezifikationen
